Monitorização dos efeitos do tratamento da água: O ozono é um oxidante forte amplamente utilizado nos processos de tratamento da água, especialmente na água potável, na água industrial, no tratamento de águas residuais, etc.O ozônio pode matar eficazmente microorganismos patogênicos na água, tais como bactérias, vírus e algas, e podem oxidar poluentes orgânicos, substâncias odoríferas e cor na água.A monitorização da concentração de ozono na água ajuda a assegurar o efeito do tratamento da água.
Considerações de segurança e saúde: Embora o ozono tenha um efeito significativo de melhoria da qualidade da água, as altas concentrações de ozono podem ser prejudiciais para a saúde humana e para o ambiente.A concentração excessiva de ozônio na água pode ser tóxica para o corpo humanoPor conseguinte, a monitorização da concentração de ozono pode assegurar que se encontra dentro de um intervalo seguro e evitar o excesso de resíduos.
Monitorização da taxa de consumo de ozono: durante o tratamento da água, o consumo de ozono será afectado pela qualidade da água, tais como matéria orgânica, nitrogénio de amónia ou outros produtos químicos na água.Monitorando a concentração de ozono na água, o consumo de ozono pode ser avaliado e a dosagem pode ser ajustada para garantir a utilização eficaz de ozono e evitar desperdícios.
Regulação do ambiente: O ozono é um importante desinfetante no processo de tratamento de águas, especialmente em zonas com requisitos rigorosos de protecção do ambiente.A monitorização da concentração de ozono na água pode garantir o cumprimento dos regulamentos e das normas de protecção do ambientePor exemplo,A EPA dos EUA e outras agências reguladoras exigem, por vezes, a monitorização dos resíduos de ozono para garantir o seu efeito de desinfecção na qualidade da água e evitar impactos negativos no ambiente ecológico.
Optimização da tecnologia de tratamento de água: através de testes regulares da concentração de ozono na água, o funcionamento do sistema de tratamento de água pode ser otimizado,e a adição de ozono e o tempo de contacto podem ser melhoradosOs dados de monitorização podem ajudar a identificar potenciais problemas ou a otimizar a configuração do sistema.

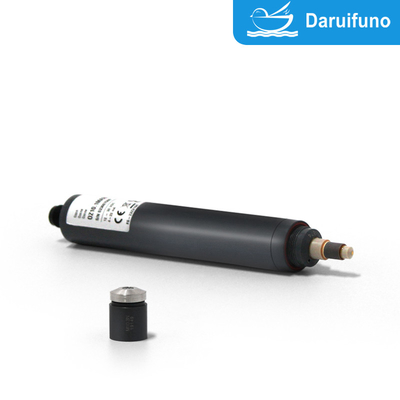

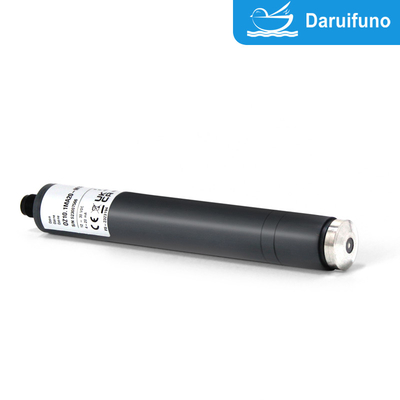

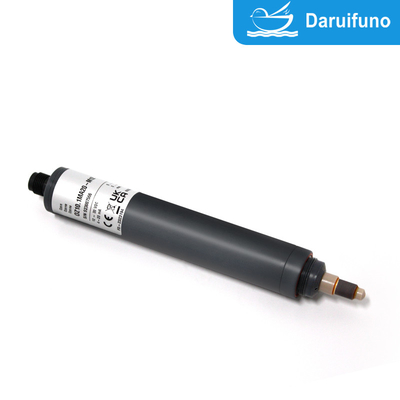

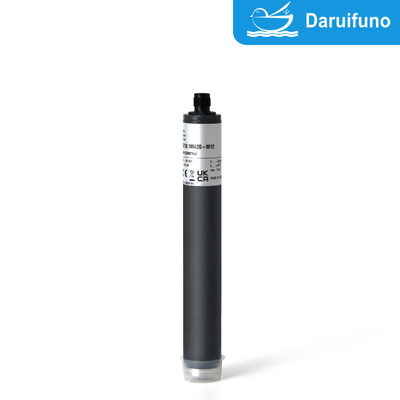

O sensor de ozono amperométrico de dois elétrodos 10.1, utilizado para todo o tratamento de água, incluindo água do mar. tais como água da torneira, água desionizada, sistema de membrana de osmose inversa RO tem resistência mecânica,e o sistema de membrana tem uma forte resistência aos tensioativos.
As características funcionais do sensor de ozono em película de amperes incluem alta sensibilidade e resposta rápida, que pode medir com precisão a concentração de ozono na água.As suas vantagens são a forte capacidade anti-interferênciaÉ adequado para tratamento de água potável e industrial para garantir a segurança da qualidade da água.
|
OZ10.1
|
|
Armazenamento
|
Sensor: seco e sem eletrólito sem limite a +5... +40 °C |
|
Eletrólito: em frasco original protegido da luz solar a +5... +35 °C min 1
ano ou até à data de expiração especificada
|
|
Tapete de membrana: na embalagem original, sem limite a +5... +40 °C
(Não se podem armazenar tampas de membrana usadas)
|
|
Manutenção
|
Controle regular do sinal de medição, no mínimo uma vez por semana
As seguintes especificações dependem da qualidade da água:
Troca da tampa da membrana: uma vez por ano (dependendo da qualidade da água)
Troca do eletrólito: a cada 3 a 6 meses
|
|
|
|
Opção 1:
Anel de retenção
|
- Em operações com pressões > 0,5 bar em células de fluxo
- Dimensões do anel de retenção 29 x 23,4 x 2,5 mm, cortado, PETP
- Diferentes posições para a escotilha selecionáveis (a pedido)
|
|
|
Dados técnicos
1. OZ10.1 (Saída analógica, processamento interno de sinal analógico)
É necessária uma ligação elétrica sem potencial, uma vez que o sensor electrónico não está equipado com um isolamento galvânico.
| |
Medição Distância
em ppm
|
Resolução
em ppm
|
Produção
Produção
resistência
|
Número nominal
inclinação
em mV/ppm
|
Voltagem
fornecimento
|
Conexão |
| OZ10.1H-M12 |
0.005... 2.000 |
0.001 |
0...-2000 mV
1 kΩ
|
- Mil. |
± 5 - ± 15 VDC
10 mA
|
Flanca de ligação M12 de 5 polos
Função dos fios:
PIN1: sinal de medição
PIN2: +U
PIN3: -U
PIN4: sinal GND
PIN5: n.c.
|
| OZ10.1N-M12 |
0.05...20.00 |
0.01 |
- Cento. |
| OZ10.1HUp-M12 |
0.005... 2.000 |
0.001 |
0...+2000 mV
1 kΩ
|
+ 1000 |
10 - 30 VDC
10 mA
|
Flanca de ligação M12 de 5 polos
Função dos fios:
PIN1: sinal de medição
PIN2: +U
PIN3: GND de potência
PIN4: sinal GND
PIN5: n.c.
|
| OZ10.1Up-M12 |
0.05...20.00 |
0.01 |
+100 |
(Submetido a alterações técnicas!)
2. OZ10.1 (saída analógica, processamento interno de sinal digital)
Análogo / digital
A fonte de alimentação está galvanicamente isolada dentro do sensor.
- O sinal de saída também está isolado galvanicamente, o que significa livre de potencial.
| |
Medição
Distância
em ppm
|
Resolução
em ppm
|
Produção
Produção resistência
|
Número nominal
Ponto de inclinação
em mV/ppm
|
Fornecimento de energia |
Conexão |
| OZ10.1H-An-M12 |
0.005... 2.000 |
0.001 |
Análogo
0...-2 V
(máximo -2,5 V)
1 kΩ
|
- Mil. |
9-30 VDC
aproximadamente 20-56 mA
|
M12 de 5 pólos
Flanco
Função dos fios:
PIN1: sinal de medição
PIN2: +U
PIN3: GND de potência
PIN4: sinal GND
PIN5: n.c.
|
| OZ10.1N-An-M12 |
0.05...20.00 |
0.01 |
- Cento. |
| OZ10.1H-Ap-M12 |
0.005... 2.000 |
0.001 |
Análogo
0...+2 V
(máximo +2,5 V)
1 kΩ
|
+ 1000 |
| OZ10.1N-Ap-M12 |
0.05...20.00 |
0.01 |
+100 |
(Submetido a alterações técnicas!)
3. OZ10.1 (saída digital, processamento digital de sinais)
A fonte de alimentação está isolada galvanicamente dentro do sensor.
- O sinal de saída também está isolado galvanicamente, o que significa livre de potencial.
|
Medição
Distância
em ppm
|
Resolução
em ppm
|
Produção
Resistência de saída
|
Fornecimento de energia |
Conexão |
| OZ10.1H-M0c |
0.005... 2.000 |
0.001 |
Modbus RTU
Não há resistências de terminação no sensor.
|
9-30 VDC
aproximadamente 20-56 mA
|
Flanca de ligação M12 de 5 polos
Função dos fios:
PIN1: reservado
PIN2: +U
PIN3: GND de potência
PIN4: RS485B
PIN5: RS485A
|
| OZ10.1N-M0c |
0.05...20.00 |
0.01 |
(Submetido a alterações técnicas!)
4. OZ10.1 4-20 mA (saída analógica, processamento de sinal analógico interno)
É necessária uma ligação elétrica sem potencial, uma vez que o sensor electrónico não está equipado com um isolamento galvânico.
4.1 Conexão elétrica: pinça de terminação de dois postes
| |
Medição
Distância
em ppm
|
Resolução n
em ppm
|
Produção
Produção
resistência
|
Número nominal
inclinação
em mA/ppm
|
Voltagem
fornecimento
|
Conexão |
| OZ10.1MA0.5 |
0.005...0.500 |
0.001 |
4...20 mA
não calibrado
|
32.0 |
12...30 VDC
RL 50Ω...RL 900Ω
|
Terminal de dois polos
(2 x 1 mm2)
Recomendado:
Cabo redondo
4 mm
2 x 0,34 mm2
|
| OZ10.1MA2 |
0.005... 2.000 |
0.001 |
8.0 |
| OZ10.1MA5 |
0.05... 5.00 |
0.01 |
3.2 |
| OZ10.1MA10 |
0.05...10.00 |
0.01 |
1.6 |
| OZ10.1MA20 |
0.05...20.00 |
0.01 |
0.8 |
(Submetido a alterações técnicas!)
4.2 Conexão elétrica: flange de ligação M12 de 5 polos
|
Medição
Distância
em ppm
|
Resolução
em ppm
|
Produção
Produção
resistência
|
Número nominal
inclinação
em mA/ppm
|
Voltagem
fornecimento
|
Conexão |
| OZ10.1MA0.5-M12 |
0.005...0.500 |
0.001 |
4...20 mA
não calibrado
|
32.0 |
12...30 VDC
RL 50Ω...RL 900Ω
|
M12 de 5 polos
Plug-on flange
Função dos fios:
PIN1: n.c.
PIN2: +U
PIN3: -U
PIN4: n c.
PIN5: n.c.
|
| OZ10.1MA2-M12 |
0.005... 2.000 |
0.001 |
8.0 |
| OZ10.1MA5-M12 |
0.05... 5.00 |
0.01 |
3.2 |
| OZ10.1MA10-M12 |
0.05...10.00 |
0.01 |
1.6 |
| OZ10.1MA20-M12 |
0.05...20.00 |
0.01 |
0.8 |
(Submetido a alterações técnicas!)
Reservas Partes
| Tipo |
Capuz de membrana |
Eletrólito |
Emery |
Anel O |
| Para todos os OZ10.1 |
M10.3N
Artigo n.o 11057
|
EOZ7/W, 100 ml
Artigo n.o 11102 |
S2
Artigo n.o 11906
|
20 x 1,5 de silicone
Artigo n.o 11803
|
(Submetido a alterações técnicas!)
