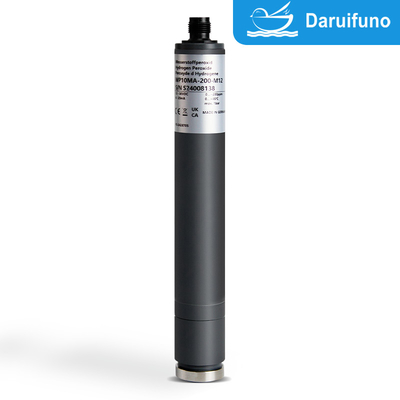

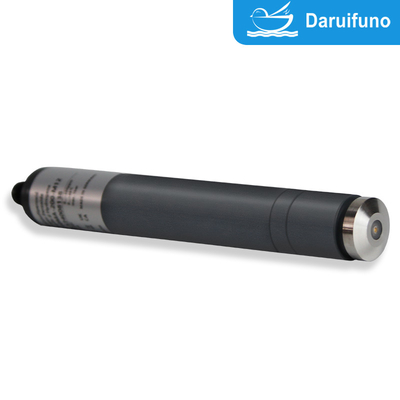

O sensor de peróxido de hidrogénio por membrana do sistema de dois elétrodos WP10 tem as seguintes características e vantagens, tornando-o um excelente operador no campo do tratamento de água:
Características
Sistema de membrana mecanicamente resistente
O sensor adota um projeto de sistema de membrana de alta resistência, que pode operar de forma estável em ambientes adversos e prevenir efetivamente danos.
Tolerância ao tensioativo
Tem uma elevada tolerância a agentes tensioactivos (como detergentes ou reagentes químicos) e é adequado para uma variedade de condições de qualidade da água.
Alta tolerância a substâncias químicas
Pode resistir à influência de uma variedade de produtos químicos (incluindo oxidantes fortes ou outras substâncias corrosivas) para garantir a estabilidade a longo prazo.
Intervalo de temperatura aplicável
A temperatura da água de trabalho pode atingir 45°C, o que satisfaz a maioria das necessidades de tratamento de água industrial.
Vários intervalos opcionais
Estão disponíveis três intervalos: 0200 ppm, 02000 ppm e 0~2000 ppm, que satisfazem diferentes necessidades, desde a detecção de traços até a detecção de concentrações elevadas.
Vantagens
Medição precisa
Utilizando um sistema de dois elétrodos, tem alta sensibilidade e precisão e pode responder rapidamente a alterações na concentração de peróxido de hidrogénio.
Baixos requisitos de manutenção
O design durável e a operação estável reduzem a frequência e o custo da manutenção.
Amplamente utilizado
Aplicável a vários processos de tratamento de água, incluindo água potável, águas residuais industriais, esgotos e água de arrefecimento circulante.
Fácil de operar
Design modular e interface fácil de usar para fácil instalação e utilização.
Alta estabilidade
Não afetado por flutuações do caudal de água, capaz de operar continuamente a longo prazo, reduzindo o risco de desvio do instrumento e erros de dados.
Sistema de dois eletrodos, utilizado em todo o tratamento de água, sistema de membrana mecanicamente resistente, resistente a surfactantes, alta resistência a produtos químicos, temperatura máxima da água: 45°C,Intervalo opcional 0~200/2000/20000 ppm
É necessária uma ligação elétrica sem potencial, uma vez que o sensor electrónico não está equipado com um isolamento galvânico.
|
|
Faixa de medição |
resolução |
Produção
Resistência de saída
|
Número nominal inclinação |
Fornecimento de tensão |
Conexão |
| WP10H-M12 |
0.5...200 ppm |
0.1 ppm |
0...-2000 mV
1 kΩ
|
-10 mV/ppm |
± 5 - ± 15 VDC
10 mA
|
Flanca de ligação M12 de 5 polos
Função dos fios:
PIN1: sinal de medição PIN2: +U
PIN3: -U
PIN4: sinal GND
PIN5: n.c.
|
| WP10N-M12 |
5...2000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-M12 |
00,005... 2% (20000 ppm) |
0.001 %
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| WP10-20%-M12 |
0.05... 20%
(200000 ppm)
|
00,01 %
(100 ppm)
|
-100 mV/%
(-0,01 mV/ppm)
|
(Submetido a alterações técnicas!)
2.WP10 (análogo) produção, digitais sinal transformação)
Análogo / digital
A fonte de alimentação está galvanicamente isolada dentro do sensor.
O sinal de saída também é galvanicamente isolado, o que significa livre de potencial.
|
|
Faixa de medição |
Resolução |
Resistência de saída |
Inclinação nominal |
Fornecimento de energia |
Conexão |
| WP10H-An-M12 |
0.5... 200.0 ppm |
0.1 ppm |
Análogo
0...-2 V (máximo.
-2,5 V)
1 kΩ
|
-10 mV/ppm |
9-30 VDC
Aproximadamente.
20 a 56 mA |
Flanca de ligação M12 de 5 polos
Função dos fios:
PIN1: sinal de medição PIN2: +U
PIN3: GND de potência
PIN4: sinal GND
PIN5: n.c.
|
| WP10N-An-M12 |
0,50... 2000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-An-M12 |
0.005... 2 por cento
(20000 ppm) |
0.001 %
(10 ppm) |
-1000 mV/%
(-0,1 mV/ppm) |
| WP10-20%-An-M12 |
00,05... 20%
(200000 ppm)
|
00,01 %
(100 ppm)
|
-100 mV/%
(-0,01 mV/ppm)
|
| WP10H-Ap-M12 |
0.5... 200.0 ppm |
0.1 ppm |
Análogo
0...+2 V (máximo.
+2,5 V)
1 kΩ
|
+10 mV/ppm |
| WP10N-Ap-M12 |
5... 2000 ppm |
1 ppm |
+ 1 mV/ppm |
| WP10L-Ap-M12 |
0.005... 2 por cento
(20000 ppm) |
0.001 %
(10 ppm) |
+1000 mV/%
(+0,1 mV/ppm) |
| WP10-20%-Ap-M12 |
00,05... 20%
(200000 ppm) |
00,01 %
(100 ppm) |
+100 mV/%
(+ 0,01 mV/ppm) |
(Submetido a alterações técnicas!)
3.WP10 (digital) produção, digitais sinal transformação)
A fonte de alimentação está galvanicamente isolada dentro do sensor.
O sinal de saída também é galvanicamente isolado, o que significa livre de potencial.
|
|
Faixa de medição |
Resolução |
Produção
Resistência de saída
|
Potência fornecimento |
Conexão |
| WP10H-M0c |
0.5... 200.0 ppm |
0.1 ppm |
Modbus RTU
Não há resistências de terminação no sensor.
|
9-30 VDC
aproximadamente 20-56 mA |
Flanca de ligação M12 de 5 polos
Função dos fios:
PIN1: reservado
PIN2: +U
PIN3: GND de potência
PIN4: RS485B
PIN5: RS485A
|
| WP10N-M0c |
5... 2000 ppm |
1 ppm |
| WP10L-M0c |
0.005... 2 por cento
(20000 ppm)
|
0.001 %
(10 ppm)
|
| WP10-20%-M0c |
00,05... 20%
(200000 ppm)
|
00,01 %
(100 ppm)
|
(Submetido a alterações técnicas!)
4.WP10 4 a 20 mA (análogo) produção, Análogo interna sinal transformação)
É necessária uma ligação elétrica sem potencial, uma vez que o sensor electrónico não está equipado com um isolamento galvânico.
4.1Eletrodomésticos ligação: 2 Polão terminal embraiagem
|
|
Faixa de medição |
resolução |
Resistência de saída |
Número nominal inclinação |
Fornecimento de tensão |
Conexão |
| WP10MA-200 |
0.5... 200.0 ppm |
0.1 ppm |
4...20 mA
não calibrado |
00,08 mA/ppm |
12...30 VDC
RL 50Ω...RL 900Ω |
Terminal de dois polos
(2 x 1 mm2)
Recomendado: cabo redondo
Æ 4 mm
2 x 0,34 mm2
|
| WP10MA-2000 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| WP10MA-2% |
0.005... 2 por cento
(20000 ppm)
|
0.001 %
(10 ppm)
|
8 mA/%
(0.0008 mA/ppm)
|
| WP10MA-5% |
00,05... 5%
(50000 ppm)
|
00,01 %
(100 ppm)
|
3.2 mA/%
(0.00032 mA/ppm)
|
| WP10MA-10% |
00,05... 10%
(100000 ppm) |
00,01 %
(100 ppm) |
10,6 mA/%
(0.00016 mA/ppm) |
| WP10MA-20% |
00,05... 20%
(200000 ppm) |
00,01 %
(100 ppm) |
00,8 mA/%
(0,00008 mA/ppm) |
(Submetido a alterações técnicas!)
4.2Eletrodomésticos ligação: 5 Polão M12 Plug-on Flanco
|
|
Faixa de medição |
resolução |
Resistência de saída |
Número nominal inclinação |
Fornecimento de tensão |
Conexão |
| WP10MA-200-M12 |
0.5... 200.0 ppm |
0.1 ppm |
4...20 mA
não calibrado |
00,08 mA/ppm |
12...30 VDC
RL 50Ω...RL 900Ω |
Flanca de ligação M12 de 5 polos
Função dos fios: PIN1: n.c.
PIN2: +U
PIN3: -U
PIN4: n c.
PIN5: n.c.
|
| WP10MA-2000-M12 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| WP10MA-2%-M12 |
0.005... 2 por cento
(20000 ppm)
|
0.001 %
(10 ppm)
|
8 mA/%
(0.0008 mA/ppm)
|
| WP10MA-5%-M12 |
00,05... 5%
(50000 ppm)
|
00,01 %
(100 ppm)
|
3.2 mA/%
(0.00032 mA/ppm)
|
| WP10MA-10%-M12 |
00,05... 10%
(100000 ppm) |
00,01 %
(100 ppm) |
10,6 mA/%
(0.00016 mA/ppm) |
| WP10MA-20%-M12 |
00,05... 20%
(200000 ppm) |
00,01 %
(100 ppm) |
00,8 mA/%
(0,00008 mA/ppm) |
(Submetido a alterações técnicas!)
Peças sobressalentes
| Tipo |
Membrana Capa |
Eletrólito |
Emery |
O-Anel |
| Todos os WP10H |
M10.1H com G-holder Art. no 11045.1
|
EWP7/W, 100 ml
Artigo n.o 11201
|
S2
Artigo n.o 11906
|
20 x 1,5 de silicone
Artigo n.o 11803
|
| Todos os WP10N |
| Todos os WP10L |
M10.1D com G-holder Art. no 11041.1
|
| Todos os WP10-20% |
| Todos os WP10MA-200 |
M10.1H com G-holder Art. no 11045.1
|
| Todos os WP10MA-2000 |
| Todo o WP10MA-2% |
M10.1D com G-holder Art. no 11041.1
|
| Todos os WP10MA-5% |
| Todos os WP10MA-10% |
| Todos os WP10MA-20% |
(Submetido a alterações técnicas!)
