O sensor de clorito/clorato baseado em membrana com saída de sinal de 4-20mA de dois fios tem as seguintes principais vantagens e características:
1Estabilidade e fiabilidade
Princípio da membrana: A tecnologia de separação da membrana pode evitar eficazmente a influência dos íons interferentes (como íons cloreto, nitratos, etc.).) e melhorar a selectividade e a precisão da medição.
Eletrodo de longa duração: O projeto do eletrodo é durável e pode manter um desempenho estável por um longo tempo sob condições de água complexas.
2Transmissão de sinal conveniente
Saída de 4-20mA por fio duplo: não é necessária nenhuma linha de alimentação adicional, adequada para transmissão de sinal de longa distância, forte capacidade anti-interferência, boa compatibilidade,e podem ser directamente ligados a sistemas de controlo como PLC e DCS.
Padronização do sinal analógico: a saída de 4-20mA é uma interface padrão no controle de automação industrial, que é conveniente para a integração perfeita com os sistemas existentes.
3Monitorização em tempo real em linha
Suporta a monitorização em tempo real das alterações da concentração de clorito e clorato, pode responder rapidamente às alterações da qualidade da água,e é adequado para aplicações de controlo de processos industriais e tratamento de águas.
4Baixo custo de manutenção
Fácil substituição da membrana: o conjunto da membrana é fácil de substituir e a vida útil do sensor é prolongada.
Intervalo de calibração longo: medição estável, reduzindo a necessidade de calibração frequente e reduzindo os custos operacionais.
5Resistente a ambientes adversos
Projeto anti-poluição: A estrutura da membrana pode prevenir eficazmente a adesão de sujeira e partículas e é adequada para várias condições de qualidade da água.
Ampla adaptabilidade: pode funcionar de forma estável em diferentes condições de temperatura, pH e pressão.
6- Segurança e protecção do ambiente
Método sem reagentes: não são necessários reagentes químicos, reduzindo a poluição secundária, e é ecológico e ecologicamente correto.
Materiais não tóxicos: Os principais materiais da membrana e do sensor são respeitadores do ambiente e duráveis, e cumprem os padrões de proteção ambiental e higiene da água potável.
Sistema de três eléctrodos, de medição de clorato e clorito, utilizado em piscinas, água potável, serviços, processos e água do mar, reduzindo a dependência do pH, tolerante a surfactantes,Não há sensibilidade cruzada ao dióxido de cloro, cloro e clorato, e resistência à pressão de 5 bar
Dados técnicos
1.MST1 (análogo) produção, Análogo interna sinal transformação)
É necessária uma ligação elétrica sem potencial, uma vez que o sensor electrónico não está equipado com um isolamento galvânico.
|
|
Faixa de medição
em ppm
|
resolução
em ppm
|
Resistência de saída |
Inclinação nominal
(a pH 7,2)
emmV/ppm
|
Fornecimento de tensão |
Conexão |
| MST1H-M12 |
0.005... 2.000 * |
0.001 |
0...-2000 mV
1 kΩ
|
- 1000 |
± 5 - ± 15 VDC
10 mA
|
Flanca de ligação M12 de 5 polos
Função dos fios:
PIN1: sinal de medição
PIN2: +U
PIN3: -U
PIN4: sinal GND
PIN5: n.c.
|
|
MST1N-M12
|
00,05... 2,00 *
|
0.01
|
- 100
|
| MST1HUp-M12 |
0.005... 2.000 * |
0.001 |
0...+2000mV
1 kΩ
|
+ 1000 |
10 - 30 VDC
10 mA
|
Flanca de ligação M12 de 5 polos
Função dos fios:
PIN1: sinal de medição
PIN2: +U
PIN3: GND de potência
PIN4: sinal GND
PIN5: n.c.
|
|
MST1Up-M12
|
00,05... 2,00 *
|
0.01
|
+100
|
* concentração testada e aprovada até 2 ppm
(Submetido a alterações técnicas!)
2.MST1 (análogo) produção, digitais interna sinal transformação)
Análogo / digital
A fonte de alimentação está galvanicamente isolada dentro do sensor.
- O sinal de saída também está isolado galvanicamente, o que significa livre de potencial.
|
|
Faixa de medição
em ppm
|
Resolução
em ppm
|
Produção
Resistência de saída
|
Número nominalinclinação
emmV/ppm
|
Potênciafornecimento |
Conexão |
| MST1H-An-M12 |
0.005... 2.000 * |
0.001 |
Análogo
0...-2 V
(máximo -2,5 V)
1 kΩ
|
- 1000 |
9-30 VDC
Aproximadamente.
20 a 56 mA
|
Flanca de ligação M12 de 5 polos
Função dos fios:
PIN1: sinal de medição PIN2: +U
PIN3: GND de potência
PIN4: sinal GND
PIN5: n.c.
|
| MST1N-An-M12 |
00,05... 2,00 * |
0.01 |
- 100 |
| MST1H-Ap-M12 |
0.005... 2.000 * |
0.001 |
Análogo
0...+2 V (máximo +2,5 V)
1 kΩ
|
+ 1000 |
| MST1N-Ap-M12 |
00,05... 2,00 * |
0.01 |
+100 |
* concentração testada e aprovada até 2 ppm
(Submetido a alterações técnicas!)
3.MST1 (digital) produção, digitais interna sinal transformação)
A fonte de alimentação está galvanicamente isolada dentro do sensor.
- O sinal de saída também está isolado galvanicamente, o que significa livre de potencial.
|
|
Faixa de medição
em ppm
|
Resolução
em ppm
|
Produção
Resistência de saída
|
Potência fornecimento |
Conexão |
|
MST1H-M0c
|
0.005... 2.000*
|
0.001
|
Modbus RTU
Não há resistências de terminação no sensor.
|
9-30 VDC
aproximadamente 20-56 mA
|
Flanca de ligação M12 de 5 polos
Função dos fios:
PIN1: reservado
PIN2: +U
PIN3: GND de potência
PIN4: RS485B
PIN5: RS485A
|
|
MST1N-M0c
|
00,05... 2,00 *
|
0.01
|
* concentração testada e aprovada até 2 ppm
(Submetido a alterações técnicas!)
4.MST1 4 a 20 mA (análogo) produção, Análogo interna sinal transformação)
É necessária uma ligação elétrica sem potencial, uma vez que o sensor electrónico não está equipado com um isolamento galvânico.
4.1Eletrodomésticos ligação: 2 Polão terminal embraiagem
|
|
Faixa de medição
em ppm
|
Resolução
em ppm
|
Produção
Resistência de saída
|
Inclinação nominal
(a pH 7,2)
emmA/ppm
|
Voltagem fornecimento |
Conexão |
|
MST1MA2
|
0.005... 2.000 *
|
0.001
|
4...20 mA
não calibrado |
8.0
|
12...30 VDC
RL 50Ω...RL 900Ω
|
Terminal de dois polos (2 x 1 mm2)
Recomendado: cabo redondo
φ4 mm
2 x 0,34 mm2
|
|
MST1MA20
|
00,05... 2,00 *
|
0.01
|
0.8
|
* concentração testada e aprovada até 2 ppm
(Submetido a alterações técnicas!)
4.2 Conexão elétrica: 5 Polão M12 Plug-on Flanco
|
|
Faixa de medição
em ppm
|
resolução
em ppm
|
Produção
Resistência de saída
|
Inclinação nominal
(a pH 7,2)
emmA/ppm
|
Fornecimento de tensão |
Conexão |
|

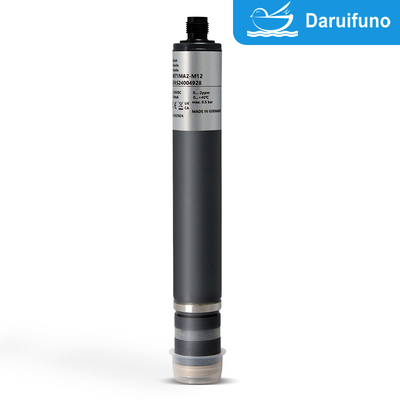

MST1MA2-M12
|
0.005... 2.000 *
|
0.001
|
4...20 mA não calibrados |
8.0
|
12...30 VDC
RL 50Ω...RL 900Ω
|
M12 de 5 pólos
Função dos fios:
PIN1: n.c.
PIN2: +U
PIN3: -U
PIN4: n c.
PIN5: n.c.
|
|
MST1MA20-M12
|
00,05... 2,00 *
|
0.01
|
0.8
|
* concentração testada e aprovada até 2 ppm
(Submetido a alterações técnicas!)
