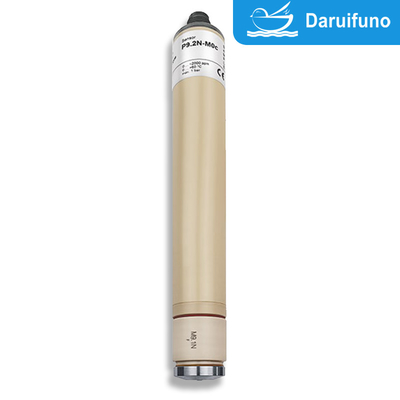

Sensor de ácido peracético de sistema de dois elétrodos para todos os tratamentos de água
O sensor de ácido peracético de membrana P9.3 de sistema de elétrodos duplos é utilizado em todos os tratamentos de água.e tem uma elevada tolerância a produtos químicosA temperatura máxima da água é de 60°C e o intervalo opcional é de 0~200/2000/20000 ppm.
Trata-se de um dispositivo de monitorização de alto desempenho para o tratamento de águas, cujo desenho e características de processo lhe permitem um bom desempenho numa variedade de cenários de aplicação.As seguintes são as suas características e vantagens de processo detalhadas:
Características do processo
Projeto do sistema de dois elétrodos
Eletrodo de trabalho e eletrodo de referência:Fornecer sinais estáveis e precisos através do sistema de eléctrodos duplos para garantir uma detecção de ácido peracético de alta precisão.
Estabilidade do sinal:A configuração do eletrodo reduz eficazmente o ruído e as interferências de fundo.
Tecnologia de separação por membrana
Membrana permeável seletiva:A superfície do sensor é coberta com uma membrana seletiva que permite que as moléculas de ácido peracético passem enquanto protegem as substâncias interferentes
Durabilidade melhorada:Proteger o eletrodo, reduzir a perda química e prolongar a vida útil do equipamento.
Resistência à corrosão química
O material é selecionado com uma elevada resistência à corrosão química, que pode suportar ambientes químicos complexos e é adequado para uma variedade de cenários de tratamento de água,O controlo das águas residuais industriais e das águas altamente poluídas.
Monitorização em tempo real em linha
O sensor pode ser ligado directamente ao sistema de monitorização automatizada para assegurar a monitorização contínua e o ajustamento dinâmico do processo de tratamento da água.
Compensação automática de temperatura
A função de compensação de temperatura incorporada proporciona resultados de ensaio consistentes em diferentes condições de temperatura da água.
Vantagens
Alta precisão e sensibilidade
A precisão de detecção do ácido peracético de baixa concentração é elevada, o que é adequado para cenários com requisitos rigorosos de qualidade da água.
Forte capacidade anti-interferência
A membrana selectiva reduz eficazmente a interferência de outros produtos químicos e garante a precisão dos dados de medição.
Baixos requisitos de manutenção
O diafragma do sensor é durável e fácil de substituir, o projeto do equipamento é simples e o custo de manutenção é baixo.
A função de calibração automática reduz a frequência da operação manual.
Resposta rápida
O tempo de resposta é curto e pode captar rapidamente as alterações da qualidade da água e fornecer um feedback oportuno para ajustes no processo de tratamento da água.
Protecção e segurança do ambiente
Não são necessários reagentes, o que reduz a geração de resíduos químicos e é ecológico.
Estabilidade a longo prazo
Os materiais de alta tolerância e o projeto da membrana garantem a fiabilidade e estabilidade do equipamento durante a operação a longo prazo.
Especificações
|
P9.3
|
| Indicador |
Ácido peracético |
|
Aplicação
|
Todos os tipos de tratamento de águas
São tolerados tensores e ácidos de condutividade
(por exemplo, máquinas de lavar garrafas, instalações de CIP)
|
| Sistema de medição |
Sistema de dois eléctrodos amperométricos revestido por membrana |
|
Eletrônico
|
Versão analógica:
- Eletrónica não isolada galvanicamente
- processamento interno analógico de dados
- sinal de saída: analógico (analog-out/analog)
Versão digital: - eletrónica totalmente isolada galvanicamente
- processamento interno de dados digitais
- sinal de saída: analógico (analógico/digital)
ou
digitais (digital-out/digital)
versão mA: - saída de corrente analógica
- Eletrónica não isolada galvanicamente
- sinal de saída: analógico (analog-out/analog)
|
|
Informações sobre o intervalo de medição
|
A inclinação real de um sensor pode variar em função da produção entre 65% e 150% da inclinação nominal
Nota: Com uma inclinação > 100%, o intervalo de medição é reduzido em conformidade.
(Ex.: inclinação de 150% → 67% do intervalo de medição especificado)
|
|
Precisão
Após calibração em condições repetidas (25 °C, em água potável) a partir do valor da escala completa
|
Intervalo de medição 2000 mg/l: a 400 mg/l < 2%
em 1600 mg/l < 3%
|
|
Temperatura de funcionamento
|
Medir a temperatura da água: 0... +60 °C
(sem cristais de gelo na água de medição)
|
| Temperatura ambiente: 0... + 55 °C |
| Compensação de temperatura |
Automaticamente, por um sensor de temperatura integrado temperatura súbita
mudanças devem ser evitadas
T90: aproximadamente 3,5 minutos.
|
|
Pressão de trabalho máxima permitida
|
Função sem anel de retenção:
️ 0,5 bar
- não há impulsos de pressão e/ou vibrações
|
|
Função com anel de retenção na célula de fluxo
¢ 1,0 bar,
- não há impulsos de pressão e/ou vibrações
(ver opção 1)
|
|
Taxa de fluxo
(Velocidade de fluxo de entrada)
|
Aproximadamente 15-30L/h (33 ¢ 66 cm/s) na célula de caudal, é dada uma pequena dependência da taxa de caudal |
| Intervalo de pH |
pH 1 ¢ pH 8 (ver Diagrama ¢ inclinação de P9.3 e P10.1 em relação ao pH ¢, p. 8) |
|
|
P9.3
|
|
Tempo de entrada
|
Intervalo de medição 200 mg/L: Primeira partida aproximadamente 3 h.
Intervalo de medição 2000 mg/l: primeira partida, aproximadamente 1 hora
Intervalo de medição 20000 mg/l: Primeira partida, aproximadamente 30 min.
|
| Tempo de resposta |
T90: aproximadamente 3,5 min. a 10 °C a
pprox. 45 s a 50 °C
|
| Ajuste do ponto zero |
Não é necessário |
| Calibração |
No dispositivo, por determinação analítica |
|
Interferências
|
O3: elevado aumento do valor de medição
ClO2: aumenta o valor de medição
H2O2: influência muito baixa no valor de medição (redução do sinal PAA)
|
| Influência dos ácidos condutores |
1 % de ácido sulfúrico, 1 % de ácido nítrico ou 1 % de ácido fosfórico na água não têm
influência no comportamento de medição
|
| Ausência do desinfetante |
Max. 24 horas |
|
Conexão
|
Versão mV: M12 de 5 polos, flange de ligação
Versão Modbus: M12 de 5 pólos, flange plug-on
Versão 4-20 mA: terminal de dois polos ou
M12 de 5 polos, flange de ligação
|
|
Comprimento máximo do cabo do sensor
(dependendo do processamento interno do sinal)
|
Análogo |
< 30 m |
| Digital |
> 30 m são admissíveis
Comprimento máximo do cabo depende da aplicação
|
| Tipo de protecção |
Flanca de ligação M12 de 5 polos: IP68
Terminal de dois polos com capô mA: IP65
|
| Materiais |
Membrana elastomérica, PEEK, aço inoxidável 1.4571 |
|
Tamanho
|
Diâmetro: aproximadamente 25 mm
Comprimento: versão mV aproximadamente 190 mm (processamento de sinal analógico)
Aproximadamente 205 mm (processamento de sinal digital)
Versão Modbus aproximadamente 205 mm
Versão de 4-20 mA aproximadamente 220 mm (2-pole-terminal)
Aproximadamente 190 mm (5-pole-M12)
|
| Transportes |
+5... +50 °C (Sensor, eletrólito, tampa da membrana) |
|
|
P9.3
|
|
Armazenamento
|
Sensor: seco e sem eletrólito sem limite a +5... +40 °C |
|
Eletrólito: em frasco original protegido da luz solar a +5... +35 °C min 1
ano ou até à data de expiração especificada
|
|
Tapete de membrana: na embalagem original, sem limite a +5... +40 °C
(as tampas de membrana usadas não podem ser armazenadas)
|
|
Manutenção
|
Controle regular do sinal de medição, no mínimo uma vez por semana
As seguintes especificações dependem da qualidade da água:
Troca da tampa da membrana: uma vez por ano
Troca do eletrólito: a cada 3 a 6 meses
|
|
|
|
|
Opção 1:
Retenção Anel
|
¢ Quando operando com pressões > 0,5 bar na célula de fluxo
Dimensões do anel de retenção 29 x 23,4 x 2,5 mm, cortado, PETP
¢ Diferentes posições de seleção de sulcos
(a pedido)
|
|
Técnico Dados
1.P9.3 (Análogo produção, Análogo interna sinal transformação)
É necessária uma ligação eléctrica sem potencial, uma vez que o sensor electrónico não está equipado com um galvânico.
|
Medição Distância |
Resolução |
Produção Produção resistência |
Número nominal inclinação |
Voltagem fornecimento |
Conexão |
|
P9.3H-M12
|
0...200 ppm
|
0.1 ppm
|
0...-2000 mV
1 kΩ
|
-10 mV/ppm
|
± 5 - ± 15 VDC
10 mA
|
Flanca de ligação M12 de 5 polos
Função dos fios:
PIN1: sinal de medição
PIN2: +U
PIN3: -U
PIN4: sinal GND
PIN5: n.c.
|
|
P9.3N-M12
|
5...2000 ppm
|
1 ppm
|
-1 mV/ppm
|
|
P9.3L-M12
|
00,005... 2% (20000 ppm) |
0.001 %
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P9.3Up2000-M12 |
5...2000 ppm |
1 ppm |
0...+2000 mV
1 kΩ
|
+ 1 mV/ppm |
10 - 30 VDC
10 mA
|
Flanca de ligação M12 de 5 polos
Função dos fios: PIN1: sinal de medição PIN2: +U
PIN3: potência GND PIN4: sinal GND PIN5: n.c.
|
|
P9.3Up5000-M12
|
50 a 5000 ppm
|
1 ppm
|
+0,4 mV/ppm
|
(Sujeito a alterações técnicas)
2.P9.3 (análogo) produção, digitais interna sinal transformação)
Análogo / digital
A fonte de alimentação está galvanicamente isolada dentro do sensor.
- O sinal de saída também está isolado galvanicamente, o que significa livre de potencial.
|
Medição Distância |
Resolução |
Produção
Produção resistência
|
Número nominal inclinação |
Voltagem fornecimento |
Conexão |
| P9.3H-An-M12 |
0... 200 ppm |
0.1 ppm |
Análogo
0...-2 V
(máximo -2,5 V)
1 kΩ
|
-10 mV/ppm |
9-30 VDC
aproximadamente 20-56 mA
|
Flanca de ligação M12 de 5 polos
Função dos fios:
PIN1: sinal de medição
PIN2: +U
PIN3: potência GND PIN4: sinal GND PIN5: n.c.
|
| P9.3N-An-M12 |
5... 2000 ppm |
1 ppm |
-1 mV/ppm |
| P9.3L-An-M12 |
0.005... 2 %
(00h00)
|
0.001 %
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P9.3H-Ap-M12 |
0... 200 ppm |
0.1 ppm |
Análogo
0...+2 V
(máximo +2,5 V)
1 kΩ
|
+10 mV/ppm |
| P9.3N-Ap-M12 |
5... 2000 ppm |
1 ppm |
+ 1 mV/ppm |
| P9.3L-Ap-M12 |
0.005... 2 %
(00h00)
|
0.001 %
(10 ppm)
|
+1000 mV/%
(+0,1 mV/ppm)
|
(Sujeito a alterações técnicas)
3.P9.3 (digital) produção, digitais interna sinal transformação)
A fonte de alimentação está galvanicamente isolada dentro do sensor.
- O sinal de saída também está isolado galvanicamente, o que significa livre de potencial.
|
Medição Distância |
Resolução |
Produção
Produção resistência
|
Voltagem fornecimento |
Conexão |
|
P9.3H-M0c
|
0... 200 ppm
|
0.1 ppm
|
Modbus RTU
Não há resistências de terminação no sensor.
|
9-30 VDC
aproximadamente 20-56 mA
|
Flanca de ligação M12 de 5 polos
Função dos fios: PIN1: reservado
PIN2: +U
PIN3: GND de potência
PIN4: RS485B
PIN5: RS485A
|
|
P9.3N-M0c
|
5... 2000 ppm
|
1 ppm
|
|
P9.3L-M0c
|
0.005... 2 %
(00h00)
|
0.001 %
(10 ppm)
|
(Sujeito a alterações técnicas)
4.P9.3 4 a 20 mA (análogo) produção, Análogo interna sinal transformação)
É necessária uma ligação eléctrica sem potencial, uma vez que o sensor electrónico não está equipado com um galvânico.
4.1Eletrodomésticos ligação: 2 Polão terminal embraiagem
|
Medição Distância |
Resolução |
Produção Produção resistência |
Número nominal inclinação |
Voltagem fornecimento |
Conexão |
| P9.3MA-200 |
0... 200 ppm |
0.1 ppm |
4...20 mA não calibrados
|
00,08 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... 900Ω (30V)
|
Terminal de dois polos (2 x 1 mm2)
Recomendado: cabo redondoØ 4 mm
2 x 0,34 mm2
|
| P9.3MA-2000 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| P9.3MA-2% |
0.005... 2 %
(20000 ppm)
|
0.001 %
(10 ppm)
|
80,0 mA/%
(0.0008 mA/ppm)
|
(Sujeito a alterações técnicas)
4.2Eletrodomésticos ligação: 5 Polão M12 Plug-on Flanco
|
Medição Distância |
Resolução |
Produção Produção resistência |
Número nominal inclinação |
Voltagem fornecimento |
Conexão |
|
P9.3MA-200-M12
|
0... 200 ppm
|
0.1 ppm
|
4...20 mA
não calibrado |
00,08 mA/ppm
|
12...30 VDC
RL = 50Ω
(12V)... 900Ω (30V) |
M12 de 5 pólos
Função dos fios:
PIN1: n.c.
PIN2: +U
PIN3: -U
PIN4: n c.
PIN5: n.c.
|
| P9.3MA-2000-M12 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
|
P9.3MA-2%-M12
|
0.005... 2 %
(20000 ppm)
|
0.001 %
(10 ppm)
|
80,0 mA/%
(0.0008 mA/ppm)
|
(Sujeito a alterações técnicas)
Reservas Partes
| Tipo |
Membrana Capa |
Eletrólito |
Emery |
O-Anel |
|
P9.3
não P9.3L
e P9,3MA-2%
|
M9.3N
Artigo n.o 11058 |
EPS9H/W, 100 ml
Artigo n.o 11025
|
S2
Artigo n.o 11906
|
20 x 1,5 de silicone
Artigo n.o 11803
|
|
P9.3L
P9.3MA-2%
|
EPS9L/W, 100 ml
Artigo n.o 11024 |
(Sujeito a alterações técnicas)
Solopo de P9,3 e P10,1 em relação ao pH
