Sensor de dióxido de cloro de sistema de dois elétrodos para todo o tratamento de água

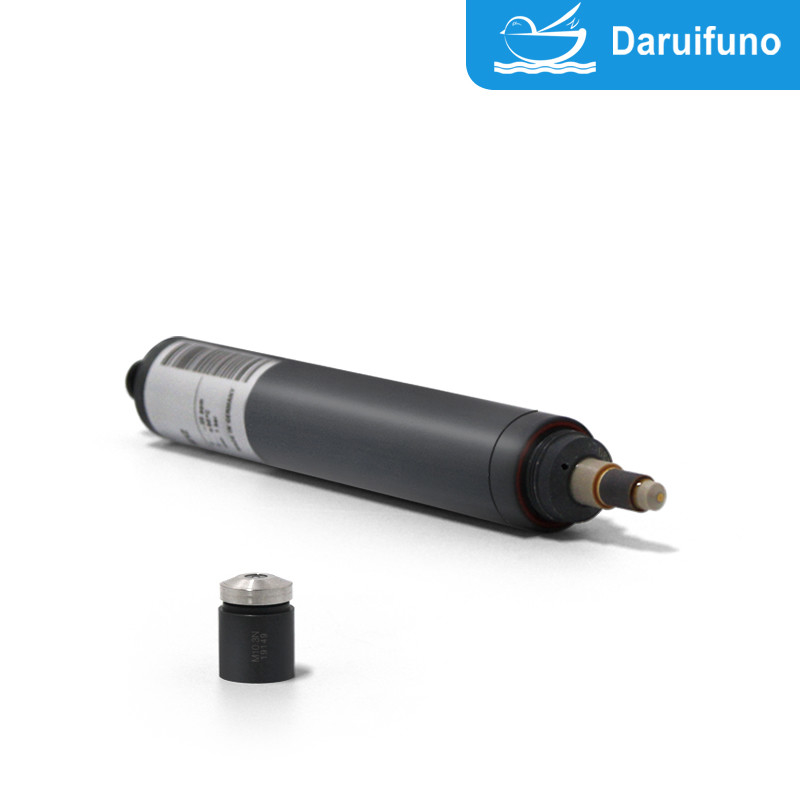

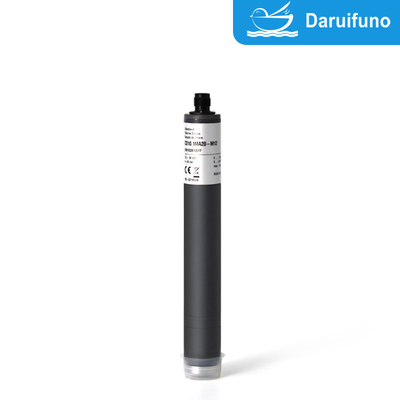

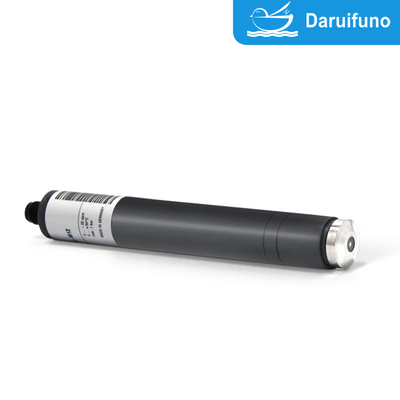

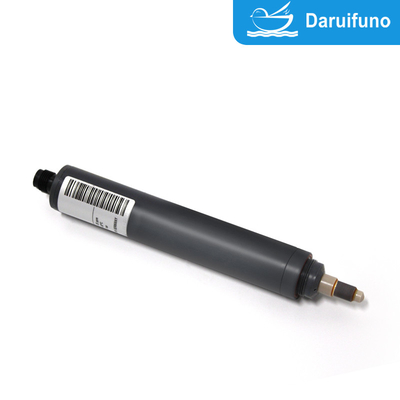

Sistema de dois eletrodosSensor de dióxido de cloroCD10.1 Usado especialmente para medir a concentração de dióxido de cloro na água. Usado parausado em todos os tratamentos de água, sistema de membrana mecanicamente forte, resistente a surfactantes, alta resistência a produtos químicos, faixa opcional de 0~0,5/2/5/10/20/200 ppm.

O Sensor de Dióxido de Cloro de Dois Eletrodos Amperométrico CD10.1 é usado para detectar dióxido de cloro na água e é amplamente usado em tratamento de água, monitoramento de águas residuais industriais e outros campos. A seguir estão as vantagens e todos os recursos funcionais deste sensor:
Alta seletividade:Possui alta especificidade para dióxido de cloro e pode efetivamente evitar interferência de outras substâncias oxidantes.
Alta sensibilidade:O sensor pode detectar baixas concentrações de dióxido de cloro na água, adequado para uma variedade de condições de qualidade da água, e garantir resultados de medição precisos.
Resposta rápida:O sensor pode detectar mudanças na concentração de dióxido de cloro em um tempo muito curto, adequado para ocasiões em que é necessário um feedback rápido.
Estabilidade a longo prazo:O revestimento protege o eletrodo da influência de poluentes na água, prolonga a vida útil do sensor e permite que ele funcione de forma estável por um longo tempo.
Baixa necessidade de manutenção:A tecnologia de revestimento reduz a contaminação do eletrodo, diminui a necessidade de limpeza e calibração frequentes e reduz os custos de manutenção e a carga de trabalho.
Econômico:Devido à sua longa vida útil e manutenção simples, ele tem baixo custo de uso e é adequado para implantação de longo prazo em sistemas de monitoramento automático.

Características funcionais:
Sistema de dois eletrodos:O sensor usa um eletrodo de trabalho e um eletrodo de referência para conduzir a reação eletroquímica por meio de uma diferença de potencial para medir a corrente redox do dióxido de cloro na água.
Tecnologia de revestimento:A superfície do eletrodo do sensor é coberta com uma membrana respirável, que permite apenas que o dióxido de cloro passe e reaja com o eletrodo, ao mesmo tempo em que isola outros poluentes na água, reduzindo a contaminação do eletrodo e prolongando a vida útil do sensor.
Monitoramento online em tempo real:O sensor é adequado para monitoramento on-line contínuo de dióxido de cloro na água e pode fornecer feedback em tempo real das informações sobre a qualidade da água, 24 horas por dia, para garantir a precisão e a confiabilidade do controle do processo.
Função de compensação de temperatura:Alguns sensores são equipados com função de compensação de temperatura, que pode manter a precisão da medição em diferentes ambientes de temperatura e evitar erros causados ​​por flutuações de temperatura.
Baixo consumo de energia:Os sensores de ampere têm baixo consumo de energia e são adequados para uso a longo prazo, especialmente em sistemas de monitoramento automatizados com fornecimento de energia limitado.
Design antipoluição:Além da proteção do revestimento, alguns sensores também adotam um design especial que pode funcionar em condições complexas de qualidade da água, têm propriedades antiincrustantes mais fortes e reduzem o impacto de objetos flutuantes ou sedimentos.
Ampla gama de cenários de aplicação:O sensor pode ser usado em todas as indústrias de tratamento de água para monitorar o efeito de desinfecção e a quantidade residual de dióxido de cloro na água.

Em geral, o sensor de dióxido de cloro de dois eletrodos com revestimento de ampere combina as características de alta sensibilidade, resposta rápida, estabilidade de longo prazo e baixos requisitos de manutenção, sendo adequado para detecção precisa e monitoramento de longo prazo em várias qualidades de água.

Âmbito de fornecimento:Sensor CD10.1, tampa de membrana, eletrólito

	CD10.1
Armazenar	Sensor: seco e sem eletrólito sem limite a +5 … +40 °C
	Eletrólito: em frasco original protegido da luz solar a +5 … +35 °C min. 1 ano ou até a data EXP especificada
	Tampa de membrana: na embalagem original sem limite a +5 … +40 °C (tampas de membrana usadas não podem ser armazenadas)
Manutenção	Controle regular do sinal de medição, no mínimo uma vez por semana As seguintes especificações dependem da qualidade da água: Troca da tampa da membrana: uma vez por ano (dependendo da qualidade da água) Troca do eletrólito: a cada 3 - 6 meses

Opção 1: Anel de retenção

- Ao operar com pressões >0,5 bar na célula de fluxo - Dimensões do anel de retenção 29 x 23,4 x 2,5 mm, fenda, PETP - Diferentes posições para ranhura selecionáveis ​​(a pedido)

Dados técnicos

1. CD10.1 (saída analógica, processamento de sinal interno analógico)

É necessária uma conexão elétrica livre de potencial, pois o sensor eletrônico não é equipado com isolamento galvânico.

	Medição faixa em ppm	Resolução em ppm	Saída Saída resistência	Nominal declive em mV/ppm	Tensão fornecer	Conexão
CD10.1H-M12	0,005…2,00 0	0,001	0…-2000 mV 1 kΩ	- 1000	±5 - ±15 VCC 10mA	Flange de encaixe M12 de 5 polos Função dos fios: PIN1: sinal de medição PIN2: +U PIN3: -U PIN4: sinal GND PIN5: nc
CD10.1N-M12	0,05…20,00	0,01		- 100
CD10.1L-M12	0,5…200,0	0,1		- 10
CD10.1HUp-M12	0,005…2,00 0	0,001	0…+2000 mV 1 kΩ	+1000	10 - 30 VCC 10mA	Flange de encaixe M12 de 5 polos Função dos fios: PIN1: sinal de medição PIN2: +U PIN3: energia GND PIN4: sinal GND PIN5: nc
CD10.1Up-M12	0,05…20,00	0,01		+100
CD10.1LUp-M12	0,5…200,0	0,1		+10

(Sujeito a alterações técnicas!)



2. CD10.1 (saída analógica, processamento de sinal digital)

Saída analógica / digital

- A fonte de alimentação é isolada galvanicamente dentro do sensor.

- O sinal de saída também é isolado galvanicamente, o que significa que não há potencial.

	Medição faixa em ppm	Resolução em ppm	Saída Saída resistência	Nominal Declive em mV/ppm	Fonte de energia	Conexão
CD10.1H-An-M12	0,005…2,000	0,001	analógico 0…-2 V (máx. -2,5 V) 1 kΩ	- 1000	9-30 VCC aprox. 20-56 mA	Plugue M12 de 5 polos flange Função dos fios: PIN1: sinal de medição PIN2: +U PIN3: energia GND PIN4: sinal GND PIN5: nc
CD10.1N-An-M12	0,05…20,00	0,01		- 100
CD10.1L-An-M12	0,5…200,0	0,1		- 10
CD10.1H-Ap-M12	0,005…2,000	0,001	analógico 0…+2 V (máx. +2,5 V) 1 kΩ	+1000
CD10.1N-Ap-M12	0,05…20,00	0,01		+100
CD10.1L-Ap-M12	0,5…200,0	0,1		+10

(Sujeito a alterações técnicas!)



3. CD10.1 (saída digital, processamento de sinal digital)

- A fonte de alimentação é isolada galvanicamente dentro do sensor.

- O sinal de saída também é isolado galvanicamente, o que significa que não há potencial.

	Medição faixa em ppm	Resolução em ppm	Saída Resistência de saída	Fonte de energia	Conexão
CD10.1H-M0c	0,005…2,000	0,001	Modbus RTU Não há resistores de terminação no sensor.	9-30 VCC aprox. 20-56 mA	Flange de encaixe M12 de 5 polos Função dos fios: PIN1: reservado PIN2: +U PIN3: energia GND PIN4: RS485B PIN5: RS485A
CD10.1N-M0c	0,05…20,00	0,01
CD10.L-M0c	0,5…200,0	0,1

(Sujeito a alterações técnicas!)



4. CD10.1 4-20 mA (saída analógica, processamento de sinal interno analógico)

É necessária uma conexão elétrica livre de potencial, pois o sensor eletrônico não é equipado com isolamento galvânico.

4.1 Conexão elétrica: grampo de terminal de 2 polos

	Medição faixa em ppm	Resolução não em ppm	Saída Saída resistência	Nominal declive em mA/ppm	Tensão fornecer	Conexão
CD10.1MA0.5	0,005…0,500	0,001	4…20mA não calibrado	32,0	12…30 VCC RL 50Ω…RL 900Ω	Terminal de 2 polos (2 x 1 mm²)   Recomendado: Cabo redondo 4 milímetros 2 x 0,34 mm²
CD10.1MA2	0,005…2,000	0,001		8.0
CD10.1MA5	0,05…5,00	0,01		3.2
CD10.1MA10	0,05…10,00	0,01		1.6
CD10.1MA20	0,05…20,00	0,01		0,8
CD10.1MA-200	0,5…200,0	0,1		0,08

(Sujeito a alterações técnicas!)

4.2 Conexão elétrica: flange plug-on M12 de 5 polos

	Medição faixa em ppm	Resolução em ppm	Saída Saída resistência	Nominal declive em mA/ppm	Tensão fornecer	Conexão
CD10.1MA0.5-M12	0,005…0,500	0,001	4…20mA não calibrado	32,0	12…30 VCC RL 50Ω…RL 900Ω	Plugue M12 de 5 polos - em flange Função de fios: PIN1: nc PIN2: +U PIN3: -U PIN4: n c. PIN5: nc
CD10.1MA2-M12	0,005…2,000	0,001		8.0
CD10.1MA5-M12	0,05…5,00	0,01		3.2
CD10.1MA10-M12	0,05…10,00	0,01		1.6
CD10.1MA20-M12	0,05…20,00	0,01		0,8
CD10.1MA-200- M12	0,5…200,0	0,1		0,08

(Sujeito a alterações técnicas!)



Poupar Partes

Tipo	Tampa de membrana	Eletrólito	Esmeril	Anel de vedação
Todos CD10.1	M10.3N Art. nº 11057	ECD4 ● ECD7/W, 100 ml Art. n.º 11030	S2 Art. nº 11906	20 x 1,5 silicone Art. nº 11803

(Sujeito a alterações técnicas!)
