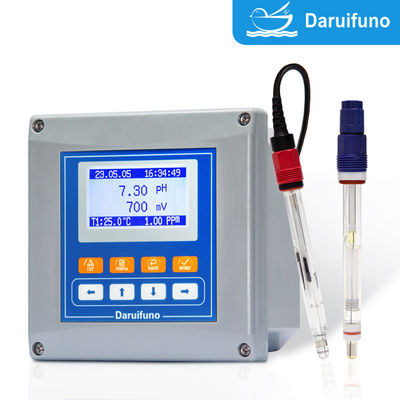

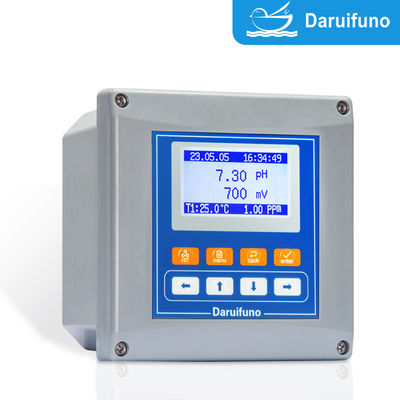

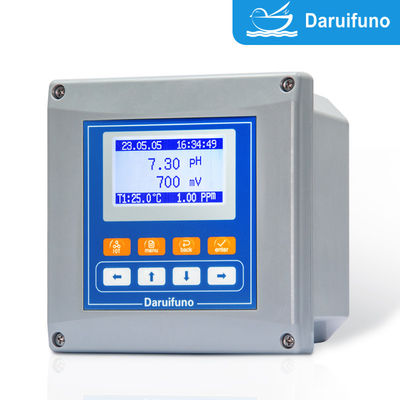

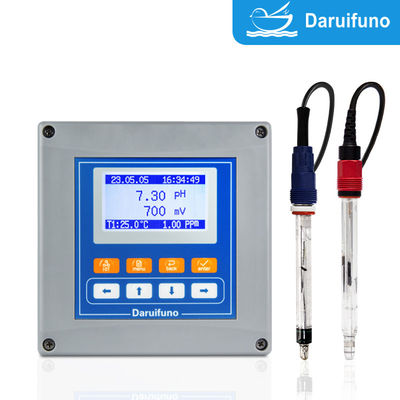

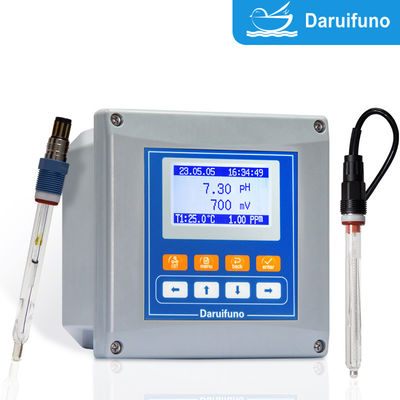

Dual canais Análogo PH e ORP controlador com RS485 e dois relés Tratamento de água
Controlador de dois canais da marca Daruifuno APX2-PD ligado a dois canais de sinal analógico ao mesmo tempo:um pode ser selecionado para o elétrodo de pH e outro para o elétrodo ORP (potencial de redução de oxidação), ambos podem ser ligados a um elétrodo analógico de pH e ambos podem ser ligados a um elétrodo analógico de ORP.
O sinal analógico (geralmente mV ou 4 ~ 20mA) é amplificado, filtrado, convertido linearmente e exibido, saída ou ação de relé desencadeada após processamento interno.Calibração e controlo do pH e do ORP, respectivamente.
- Os canais duplos funcionam de forma independente: um dispositivo pode monitorizar o pH e o ORP ao mesmo tempo, economizando custos de equipamento e espaço de instalação.
- Medição de alta precisão: sinal estável, compensação de temperatura
- Duas saídas analógicas: 4 ~ 20mA correspondentes ao pH e ORP podem ser emitidas, respectivamente, que são usadas para conectar sistemas PLC e DCS.
- Uma saída RS485 Modbus, RS485 é uma interface de comunicação de sinal diferencial com forte capacidade anti-interferência, longa distância de comunicação (até 1,2 quilômetros),Apoio à comunicação multipontoPode transmitir dados remotamente e transmitir os dados de medição, como pH, ORP, temperatura, etc.para o sistema de computador host em tempo real através de RS485. Pode realizar monitoramento centralizado, aquisição de dados e análise. Pode comunicar com sistema PLC/DCS. Pode comunicar com PLC,DCS e outros sistemas de controlo através do protocolo Modbus RTU (mais comum) para controlo de automação de processos.
Parâmetros do produto
| Modelo |
APX2-PD-A |
APX2-PDD |
| Objetos de medição |
2 canais de medição, pH ou ORP podem ser selecionados arbitrariamente |
| Princípio |
PH |
Eletrodo de pH de vidro (índice de concentração de íons hidrogénio) |
| ORP |
Eletrodos de platina ou ouro (potencial redox) |
| Faixa de exibição |
PH: 0~14pH ORP: ± 2000mV Temperatura: -10~150°C |
| Resolução |
PH: 0,01pH ORP: 1mV TEMP: 0,1°C |
| Precisão |
00,1% do intervalo de medição ou ±0,02pH / ±2mV, tomando o maior |
| Estabilidade |
00,05% do intervalo de medição a cada 24 horas sem acumulação |
| Repetitividade |
Melhor que 0,1% do intervalo de medição |
| Compensação temporária |
Automático ou manual (NTC10K/PT1000) |
| Saída do relé |
Dois relés SPST, carga máxima 3A/250VAC, alarme alto/baixo, controle de temperatura ou limpeza |
| Comunicação digital |
Uma interface RS485 de dois fios, Modbus RTU e JSON |
| Output atual |
Duas correntes de 0/4 ~ 20mA Max. carga 1000Ω |
| Display de tempo |
Ano/mês/data hora/minuto/segundo |
| Dados históricos |
Registro de 10000 dados históricos e dos últimos 100 dados de manutenção de calibração |
| Objeto da avaliação* |
Matriz incorporada (equivalente a cloro residual) 0~2,5 mg/L |
| Suporte definido pelo utilizador (matriz 20x20) |
| Correspondência linear (estabilidade da amostra de água) |
| Exibição |
128 * 64 3,2 polegadas gráfico LCD de matriz de pontos |
| Método de calibração |
PH: 3 pontos ORP: 2 pontos, os pontos de calibração podem ser definidos livremente |
| Materiais |
Grau de proteção ABS reforçado: IP66 |
| Fornecimento de energia |
AC: 100~240V 50/60Hz |
DC: 18~36V |
| Dimensão |
144*144*120mm (Tamanho do buraco 138*138mm) |
| Temperatura de trabalho |
0°C, RH < 95%, não condensante |
| Temperatura de armazenamento |
-20°C a 70°C, RH < 55%, não condensante |
| Instalação |
Instalação de parede, pinça de tubulação, painel |
Vantagens e características
- Entrada de dois canais: suporta a ligação simultânea de dois eletrodos (pH+pH, ORP+ORP ou pH+ORP), monitora o pH e o ORP ao mesmo tempo, melhora a eficiência e economiza espaço de instalação
- Saída de relé de dois canais: pode definir alarme alto/baixo, controlo de dosagem e outras funções
- Saída de sinal analógico (4-20mA): fornece saída de 4-20mA, que é conveniente para acoplamento com sistemas PLC e DCS
- Exibição LCD de alta definição Exibição em tempo real do pH/ORP, estado do elétrodo, temperatura, estado do relé, etc.
- Função de registo histórico: armazena dados de medição e registos de alarme para facilitar a rastreabilidade
- Relógio eletrônico: fornece carimbo de tempo, coopera com o registro de dados Registro de histórico e relógio eletrônico, você pode consultar o tempo dos principais eventos
- Controle automático de limpeza: fornece saída de relé de limpeza, suporta a função de limpeza de temporizador ou gatilho condicional para prolongar a vida útil do eletrodo
- Métodos de calibração múltiplos: suporta calibração de 1 ponto, 2 pontos ou múltiplos pontos para melhorar a precisão
- Dois canais estão isolados um do outro.
- Cada canal pode ser ligado a um sistema de temperatura independente.
- Quando o pH, o ORP e a temperatura são testados ao mesmo tempo, o algoritmo no interior do medidor pode avaliar simultaneamente a capacidade de desinfecção e exibir os valores de pH, ORP, temperatura e cloro.
- Atender ao monitoramento do pH/ORP, ao controlo da dosagem e à transmissão remota do sinal de dados ao mesmo tempo.
- Operação baseada em menu Suporte multilíngüe, interface fácil de usar, operação simples
Controlador ORP PH Daruifuno APX2-PD registro de histórico e função de relógio eletrônico1Função de registo de histórico
1.Armazene dados de medição, eventos de alarme, etc.
Intervalo de gravação pode ser definido (por exemplo, a cada 10 minutos)
2Função de relógio electrónico
Módulo de relógio em tempo real para garantir o tempo preciso de gravação de eventos
Utilizado para controlo do tempo (como tempo de limpeza, calibração)
Principio de dosagem do controlador ORP APX2-PD para relay bidireccional
Quando o valor definido for excedido, o relé será activado.
Exemplo: pH > 9, iniciar a bomba de dosagem de ácido;
pH < 6, iniciar a bomba de dosagem alcalina;
Pode definir o intervalo de histerese para evitar trocas frequentes.
Principio de controlo de limpeza automática do controlador ORP de PH de Daruifuno APX2-PD
O relé de limpeza pode ser configurado para começar a uma hora fixa (por exemplo, a cada 24 horas);
inicia a válvula de solenoide ou a bomba de água para limpar o eletrodo
Evitar erros de medição causados pela adesão na superfície do eléctrodo.
Controlador ORP de pH Daruifuno APX2-PD método de calibração do pH e ORP
1. Calibração do pH:
Utilize tampão padrão: pH 4.01, 7.00, 10.01, PH ORP controlador produzido pela nossa empresa Daruifuno, o ponto de calibração pode ser definido livremente.
Calibração em ponto único: utilizar líquido com pH 7,00 para calibrar o ponto zero.
Calibração em dois pontos: pH 7,00 e 4,00 ou 10.00, calibrar o ponto zero e a inclinação.
O controlador guia a operação, determina automaticamente a estabilidade e os estoques.
2. Calibração ORP:
Utilize um tampão padrão, como +220 mV ou +470 mV.
O processo de calibração é simples, geralmente um único ponto é suficiente.
Método de instalação do controlador ORP APX2-PD do PH de DaruifunoMétodo de instalação:
- Montagem em painel: embutida no painel do equipamento ou do gabinete de controlo, com uma abertura de cerca de 92 × 92 mm.
- Montado na parede: adequado para instalação na parede do local, equipado com uma caixa à prova d'água (IP65 ou superior).
- Instalação da tubulação: fixada na tubulação com um suporte especial.
- Não.Aplicação:
◇ Água superficial
◇ Fonte de água
◇ Águas aquáticas
◇ Água de paisagem
◇ Importação dos canalizadores
◇ Monitoramento do tratamento da água
◇ Água potável,
◇ Águas subterrâneas, piscina
◇Monitorização dos processos industriais e gestão do controlo dos doses
◇Química, petróleo, papel, alimentos e medicamentos, galvanização, fabricação de PCB, etc.
◇ Tratamento de águas municipais/industriais
◇ Monitorização da água de resfriamento em circulação
◇ Controle do líquido por galvanização/químico
◇ Linha de produção de alimentos e bebidas
◇ Controle do tanque de reação de neutralização ácido-base
